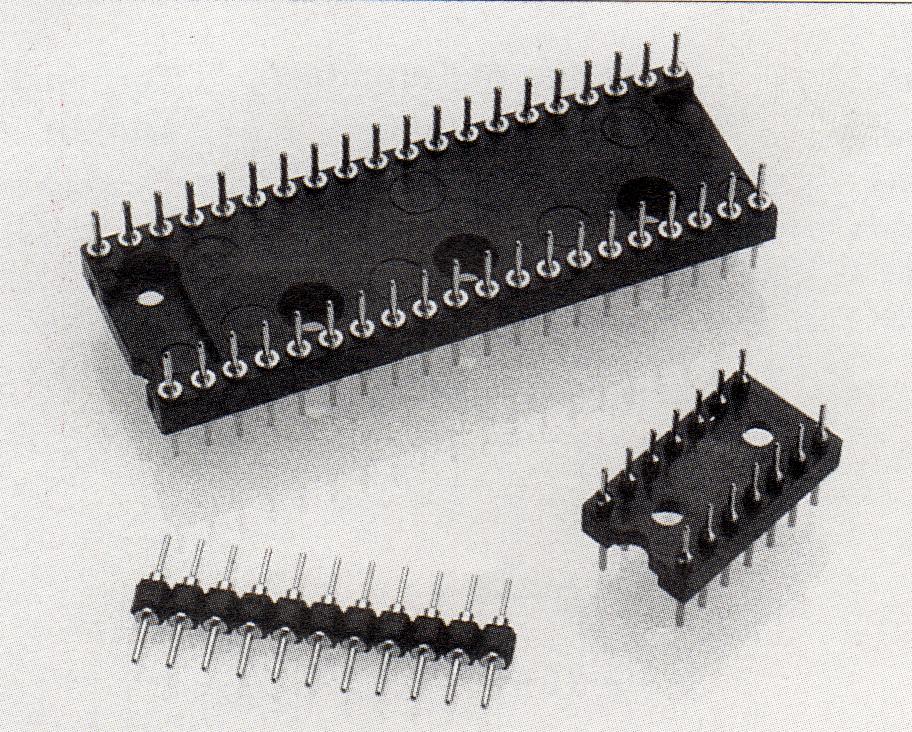

USC / SSC / SC

Plug-in Dip & Sip Adaptors

bulletOpen and closed insulators.
bulletAdapters are XY stackable.
bulletPrecision machined terminals.
bulletUsed for board-to-board connections.
bulletLarge variety of styles.
bulletBreak-away strips available in lengths of 2-64, breakable at .100 (2.54) increments.







STANDARD PARTS ( DIP ADAPTERS )

PART NUMBER

NUMBER OF PINS

DIMENSIONS (See Fig. 1)

A

B

C

D (Open)

D (Closed)

USC306XXX

6

.300 (7.62)

.400 (10.16)

.300 (7.62)

.093 (2.36)

.093 (2.36)

USC308XXX

8

.400 (10.16)

.400 (10.16)

.300 (7.62)

.093 (2.36)

.093 (2.36)

USC314XXX

14

.700 (17.78)

.400 (10.16)

.300 (7.62)

.093 (2.36)

.125 (3.18)

USC316XXX

16

.800 ( 20.32)

.400 (10.16)

.300 (7.62)

.093 (2.36)

.125 (3.18)

USC318XXX

18

.900 (22.86)

.400 (10.16)

.300 (7.62)

.093 (2.36)

.125 (3.18)

USC320XXX

20

1.000 (25.40)

.400 (10.16)

.300 (7.62)

.093 (2.36)

.125 (3.18)

USC422XXX

22

1.100 (27.94)

.500 (12.70)

.400 (10.16)

.093 (2.36)

.125 (3.18)

USC324XXX

24

1.200 (30.48)

.400 (10.16)

.300 (7.62)

.093 (2.36)

.110 (2.79)

USC624XXX

24

1.200 (30.48)

.700 (17.78)

.600 (15.24)

.093 (2.36)

.125 (3.18)

USC328XXX

28

1.400 (35.56)

.400 (10.16)

.300 (7.62)

.110 (2.79)

.125( 3.18)

USC628XXX

28

1.400 (35.56)

.700 (17.78)

.600 (15.24)

.093 (2.36)

N/A

USC632XXX

32

1.600 (40.64)

.700 (17.78)

.600 (15.24)

.119 (3.02)

.110 (2.79)

USC640XXX

40

2.000 (50.80)

.700 (17.78)

.600 (15.24)

.093 (2.36)

.125 (3.18)

USC648XXX

48

2.400 (60.96)

.700 (17.78)

.600 (15.24)

.093 (2.36)

N/A

USC964XXX

64

3.200 (81.28)

1.000 (25.40)

.900 (22.86)

.093 (2.36)

N/A



STANDARD PARTS ( SIP ADAPTERS )

PART NUMBER

NUMBER OF PINS

DIM. F (See Fig. 2)

SSC020XXX

20

2.000 (50.80)

SSC032XXX

32

3.200 (81.28)

SSC064XXX

64

6.400 (162.56)



TERMINAL STYLES : pins1

FIG 1

FIG.2





PIN TYPE

FIG

A

B C D E

LOOSE PIN NUMBER

FAA

1

.154 (3.92)

.156 (3.95)

.165 (4.20)

.475 (12.07)

.024 (0.62)

3050

FBB

1

.154 (3.92)

.156 (3.95)

.124 (3.15)

.434 (11.02)

.019 (0.48)

3168

FCC

1

.119 (3.02)

.156 (3.95)

.165 (4.20)

.440 (11.17)

.024 (0.62)

3155

FDD

1

.533 (14.05)

.156 (3.95)

.177 (4.50)

.886 (22.50)

.030 (0.76)

3158

BEE

1

.120 (3.05)

.156 (3.55)

.093 (2.35)

.352 (8.94)

.020 (0.50)

3093

BFF

1

.120 (3.05)

.156 (3.55)

.262 (6.66)

.522 (13.26)

.020 (0.50)

3094

AGG

1

.187 (4.75)

.156 (3.95)

.165 (4.20)

.476 (12.10)

.024 (0.62)

3009

FZZ

1

.154 (3.92)

.125 (3.18)

.165 (4.20)

.475 (12.07)

.019 (0.48)

3137

DKK

2

.335 (8.51)

.125 (3.18)

.125 (3.18)

.585 (14.86)

.019 (0.48)

80152



ORDERING INFORMATION

USC

6

24

TL

FZZ

Styles

DIP Spacing

Number of Pins

Plating of Terminals

Terminal Length

USC - Open Insulator

0 - Strip Socket Only

TL - Tin Lead 200µ" (5.08µm)

FAA

SC - Closed Insulator

3 - .300 (7.62) centers

GH - GoId 10µ" (0.25µm)

FBB

SSC - Strip (Breakaway)

4 - .400 (10.16) centers

TF - Tin  200µ" (5.08µm)

FCC

6 - .600 (15.24) centers

FDD

9 - .900 (22.86) centers

BEE

BFF

AGG

FZZ

DKK





Specifications :

Terminal - Brass per QQ-B-626

Operating Temperature - -65° C to + 125° C

PCB Hole Size - .035 +/- .003 (0.89 +/- 0.08) solder termination

All Platings - Over 50µ" (1.27µm) Nickel over 5µ" (0.13µm) Copper

Insulator - Glass-filled Polyester Rated to UL94V-O

Soldering - Wave soldering only (1750C for 15 seconds)
