LED Socket

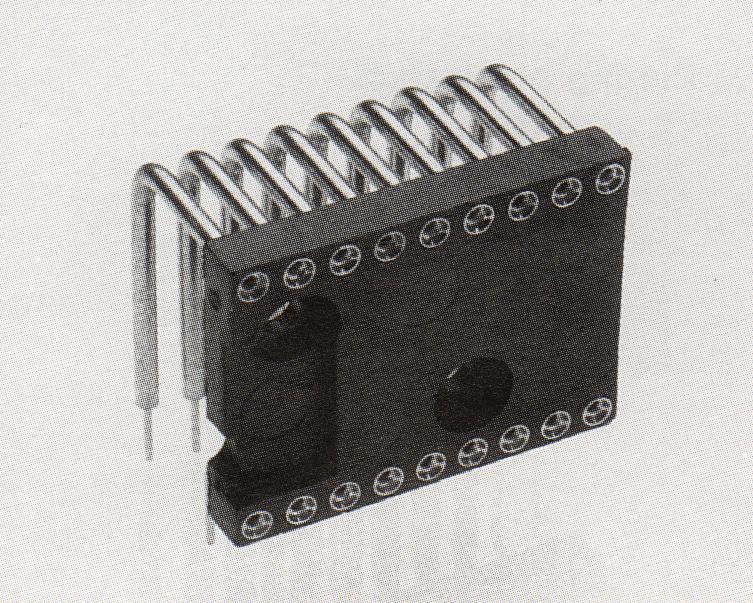

Closed Led Socket

bulletOpen insulator with ladder construction.
bulletLight Emitting Diode sockets (LED)
bulletMachined outer sleeve with BeCu inner contact
bulletHorizontal positioning.





Standard Parts

DIMENSIONS (See Fig. 1)

PART NUMBER

NUMBER OF PINS

A

B

C

D

LED306XXXXX

6

.300 (7.62)

.400 (10.16)

.300 (7.62)

.093 (2.36)

LED308XXXXX

8

.400 (10.16)

.400 (10.16)

.300 (7.62)

.093 (2.36)

LED314XXXXX

14

.700 (17.78)

.400 (10.16)

.300 (7.62)

.125 (3.18)

LED316XXXXX

16

.800 (20.32)

.400 (10.16)

.300 (7.62)

.125 (3.18)

LED318XXXXX

18

.900 (22.86)

.400 (10.16)

.300 (7.62)

.125 (3.18)

LED320XXXXX

20

1.000 (25.40)

.400 (10.16)

.300 (7.62)

.125 (3.18)

LED624XXXXX

24

1.200 (30.48)

.700 (17.78)

.600 (15.24)

.125 (3.18)

LED628XXXXX

28

1.400 (35.56)

.700 (17.78)

.600 (15.24)

.125 (3.18)

LED632XXXXX

32

1.600 (40.64)

.700 (17.78)

.600 (15.24)

.110 (2.79)

LED636XXXXX

36

1.800 (45.72)

.700 (17.78)

.600 (15.24)

.110 (2.79)

LED640XXXXX

40

2.000 (50.80)

.700 (17.78)

.600 (15.24)

.125 (3.18)



FIG 1 LED-107-1.JPG (47582 octets)



ORDERING INFORMATION



LED

3

18

TL

E

31

Series

DIP Spacing

Pin Number

Plating 0f Sleeve

Loose Pin Number

Plating of Inner Contact

LED (Closed)

3 - .300 (7.62) centers

TL - Tin Lead 200µ" (5.08µm)

Solder Tail Length    E = .170 (4.32)   Both........3013

30 - GoId 10µ" (0.25µm)

6 - .600 (15.24) centers

TB - Tin Lead 150µ" (3.80µm)

+3xx......3014

31 - GoId 30µ" (0.75µm)

GH - GoId lOµ" (0.25µm)

+6xx......3018

36 - Tin Lead 200µ"(5.08µm)

      TF- Tin  200µ" (5.08µm)   34 - Tin  200µ"(5.08µm)







Specifications :

Inner Contact - BeCu per QQ-C-533

Outer Sleeve - Brass per QQ-B-626

Insulator - Glass-filled Polyester Rated to UL94V-O

Operating Temperature - -65° C to + 125° C

Soldering - Wave soldering only (175° C for 15 seconds)

PCB Thickness - .062 (1.57) to .125 (3.18)

PCB Hole Size - .035 +/ .003 (0.89 +/- 0.08) solder termination

All Platings - Over 50µ" (1.27µm) Nickel over 5µ" (0.13µm) Copper

IC Pin Dimension Range - .016 (0.41) to .025 (0.63) round, .125 (3.18) minimum length, .009 (0.23) x .015 (0.38) to .015 (0.38) x .022 (0.56) rectangular

Insertion Force - 186 grams

Withdrawal Force - 92 grams
